PQ Meter Custom page 만들기

1.    PQ Meter IP 확인



먼저 추가 되어있는 기기의 ip를 확인해 줍니다.



2.    ION Setup 접속



바탕화면, 또는 시작에서 ION Setup을 검색하여 프로그램에 접속합니다.

User 란에 ‘supervisor’ 가 입력되어 있는지 확인 합니다.



그 후, password 란에 숫자 ‘0’을 입력하고 ‘OK’ 버튼을 클릭 합니다.

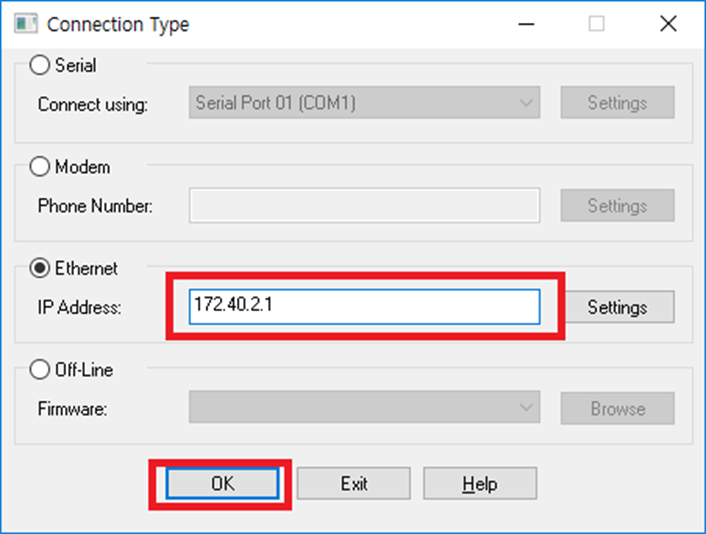

-       처음에 확인한 IP를 IP입력란에 입력 후  ‘OK’ 버튼을 클릭 합니다.

-



좌측부터 1번 Display(또는 Custop Display) 를 클릭후 2번, 3번을 클릭합니다.



비밀번호 입력창이 나오면 숫자 ‘0’ 을 입력합니다.



좌측 그림과 같이 창이 열리면,

아래 1번의 칸이 Custom Display 로 되어있는지 확인후, 2번 ‘New’를 클릭합니다.

‘New’ 버튼을 클릭하면 좌측 그림처럼 ‘New Screen’ 이 생성이 됩니다.

다음으로 ‘New Screen’을 클릭 후 ‘Edit’ 버튼을 클릭합니다.





1.     Screen Type : PQ Meter에서 몇 개의 파라미터를 모니터링 하는지 설정하는 Tab 입니다.



2.     Custom Display 의 이름 설정.



3.     파라미터의 모니터링시 소수점 개수 설정



4.     소수점 이하 절삭 값에 대하여 반올림 또는 반내림 설정 Tab

(Round : 반올림 ,   Truncate : 반내림)

















(기본 커스텀 페이지 설정으로 제작 되었습니다.)



1.     먼저 ‘Screen Type’에서 파라미터 개수를 설정합니다.

2.     Title name 을 설정 해줍니다.

3.     생성된 각 Parameter1….Parameter6 을 더블클릭 하여(혹은 Edit버튼 클릭) 수정합니다.

 Parameter1….. Parameter6 를 더블클릭 하게 되면 이와 같은 창이 나옵니다.

사용자가 추가하고 싶은 파라미터를 찾아서 클릭 후 ‘OK’ 버튼을 클릭하면 추가됩니다.







파라미터 추가가 완료 되면 SEND 버튼을 눌러줍니다.







이 전 화면에서 ‘Send’ 버튼을 클릭하면 이와 같은 창이 나옵니다.

이름이 변경되어 있지 않으면 ‘Rename’ 을 클릭하여 이름을 변경해 줍니다.



이후, 정상적으로 프로그램을 종료합니다.





                                                                    미터에서 아래4개의 버튼을 이용하여

                                                   메뉴 중간 부분에서 Custom Screens

                                                                    Tab으로 들어갑니다.
